CAM350 - 070

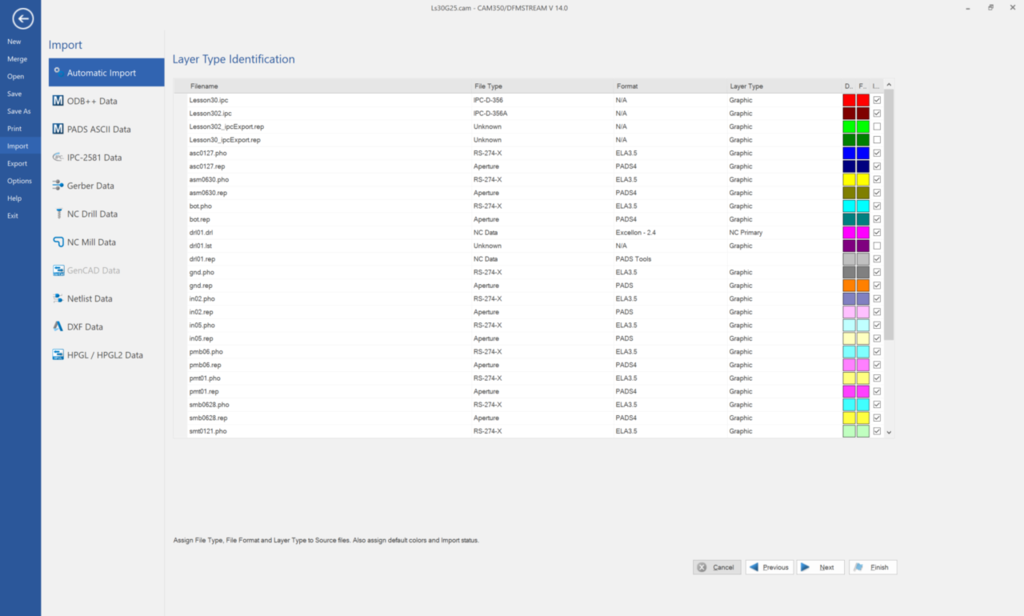

Import
Umožňuje načítat výrobní data (výstup programu pro návrh DPS: Gerber, NC drill) pomocí průvodce s automatickým rozpoznáváním formátů dat.

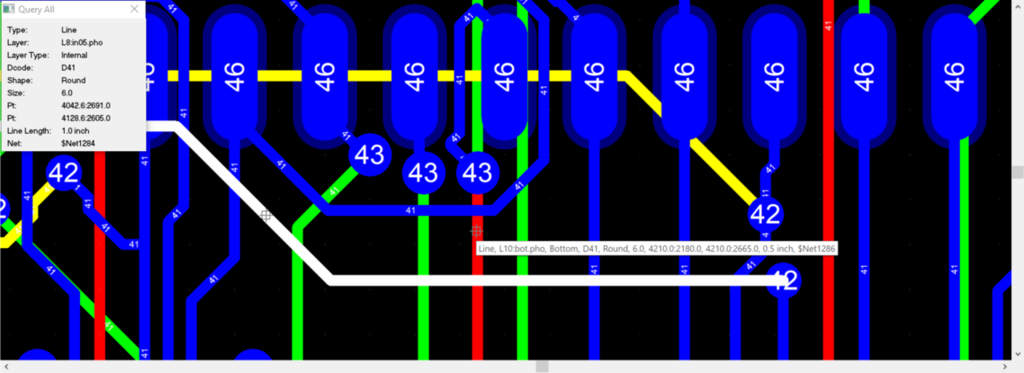

Informace
Zobrazuje informace dostupné z načtených dat. Zobrazování Dkódů, měření vzdáleností a další informace, které obsahují neinteligentní výrobní data jako Gerber.

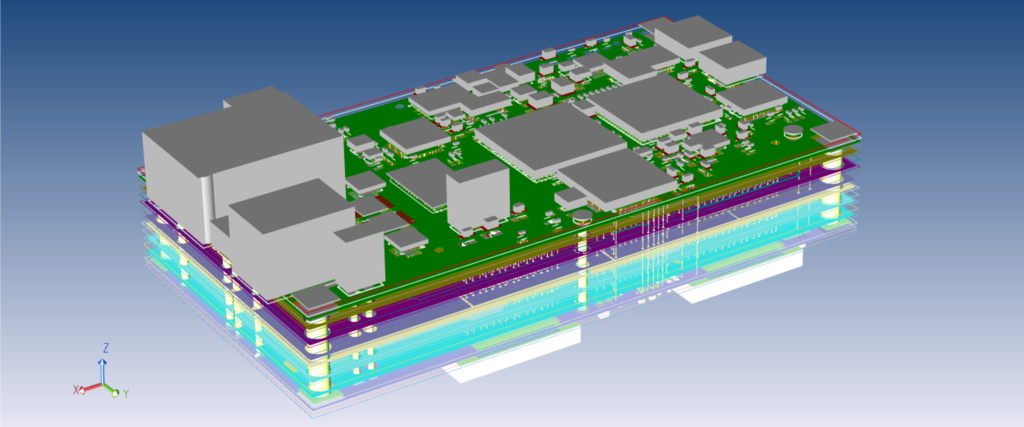

3D náhled
Zobrazení načtených dat ve 3D náhledu pro reálný pohled na vytvářenou desku s realistickým zobrazením vrstev i v případě negativních měděných vrstev, solder masky, ...

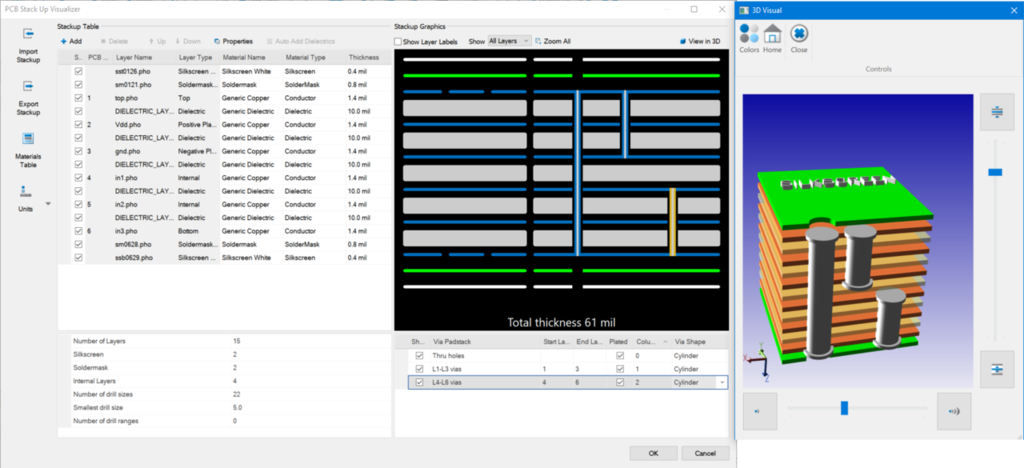

Řazení vrstev
Stack-Up editor načtených vrstev výrobních dat. Zobrazení a správa řazení vrstev, jejich vlastností a propojování pomocí prokovených otvorů (nastavení průchozích, blind/buried) s 3D náhledem. Umožňuje přidávat dielektrické vrstvy z knihovny materiálů stejně jako přidávat další materiály (typy vrstev) do této knihovny.
CAM350 - 095

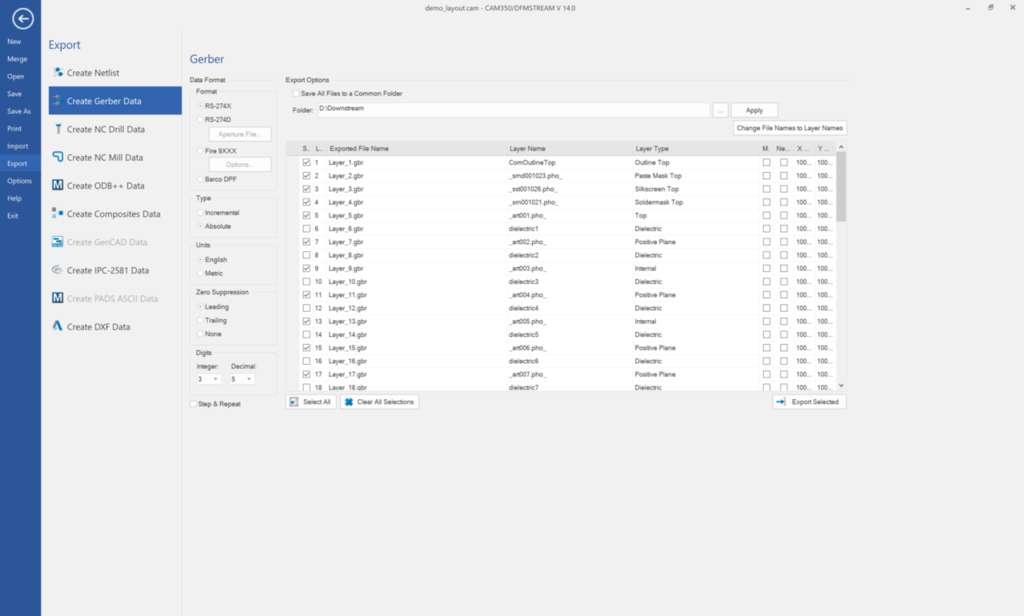

Export
Modul pro výstup databáze programu CAM350 do obecných formátů (Gerber data, NC drill) nebo extrahovaný netlist (IPC 2581/356)
Modifikace
Přesouvání, mazání, změna Dkódů, přidávání dalších prvků (čar, plošek, polygonů) a další komplexnější úpravy dat pro přípravu výroby jako zrcadlení, zvětšení/zmenšení plošek, úprava a převod polygonů ...

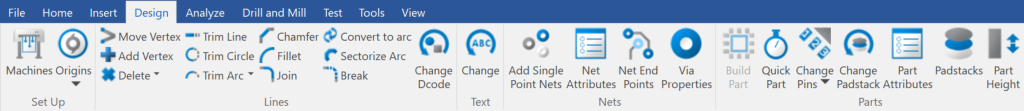

Optimalizace
Úprava motivů dat pro přípravu výroby (odstraňování nepotřebných nebo překrývajících se dat - pady, potisk, přidávání prvků pro výrobu desky, změna a spojování čar a polygonů.

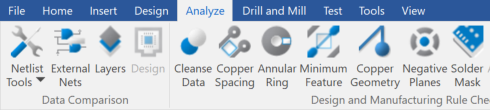

DRC
Kontrola návrhových pravidel podle hodnot zadaných do dialogového okna. Nastavené hodnoty se kontrolují na vrstvách a oblastech vybraných v příslušných částech. Kontroly jsou rozděleny do částí podle typů kontrolované vrstvy (solder maska, pasta, vodivé vrstvy, ...)

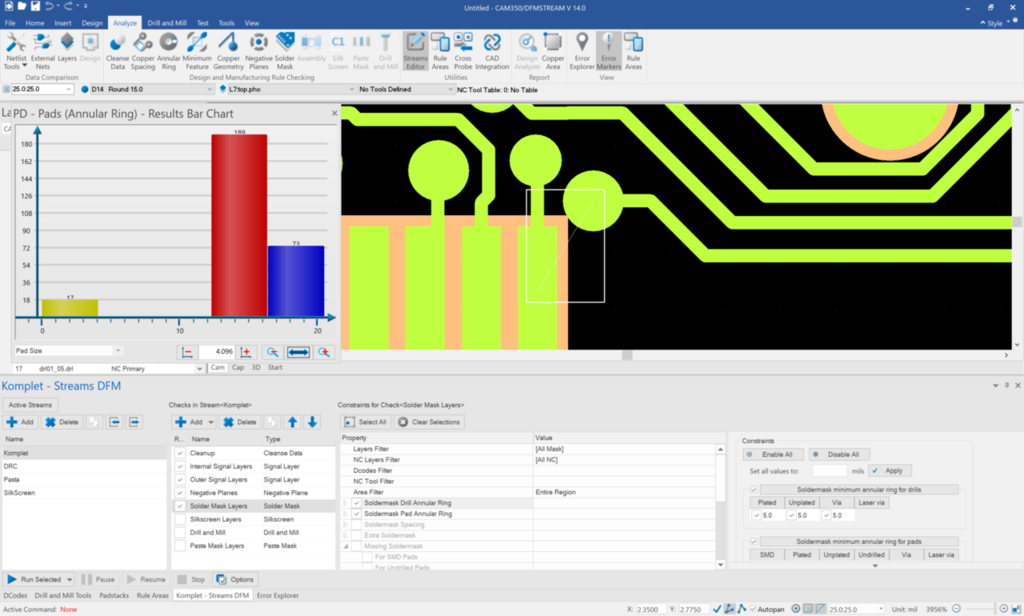

Správa kontroly dat
Shrnuje nastavení DRC kontrol do "Streamů", tedy samostatně spustitelných dávek kontrol s již nastavenými parametry. Nastavení těchto kontrol (jejich skupin) lze ukládat a používat i pro další výrobní data.
Případné chyby nalezené kontrolami jsou shrnuty v okně Error Exploreru, kde je možné s nimi dále pracovat. Lze je zobrazit v datech, v souhrnném grafu s informacemi o počtech chyb a jejich závažnosti. Error Explorer dovoluje také chyby označovat jako validované nebo je úplně mazat ze seznamu. Ten je možné exportovat do výsledné zprávy v podobě textového souboru.
ODB++ Import
Modul pro načítání formátu ODB++, který shrnuje prakticky veškeré informace dostupné v návrhovém programu. Po načtení není většinou nutné rozdělovat vrstvy podle funkcí, extrahovat netlist nebo vytvářet součástky, jelikož už bývají součástí. Návrhář specifikuje, co vše bude obsahovat, takže zmíněné informace nemusí být obsaženy.
IPC2581 Import
Modul pro načítání formátu IPC2581, který shrnuje prakticky veškeré informace dostupné v návrhovém programu. Funguje obdobně jako formát ODB++. Byl vytvořen nezávislou organizací IPC Consortium pro předávání informací mezi návrhářem a výrobcem.
CAM350 - 165
Základní editor vrtacích dat
Modul úpravy dat pro vrtání a frézování DPS. Základní úkony, jako přidávání vrtání, změna pozice děr a tabulky nástrojů je možné upravovat s tímto modulem. Podobně lze nakládat i s frézovanými drážkami a vkládat do nich vylamovací krčky s různými parametry.

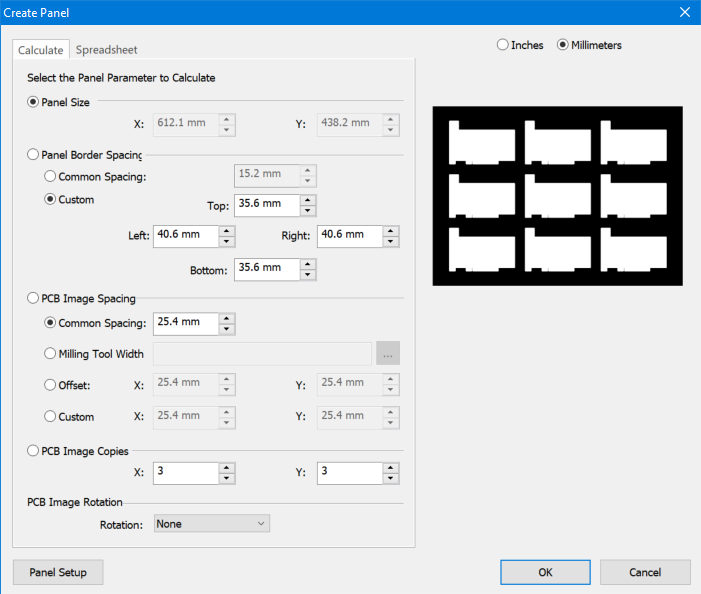

Základní panelizace
Modul pro nastavení a vytvoření jednoduchého panelu z jedné nebo více desek bez možnosti ukládat nastavení nebo vkládat technologické okolí desky, sesazovací značky z databáze, razítko a další.
ODB++/IPC2581 export
Moduly exportu databáze CAM350 (upravovaného motivu složeného z jednotlivých dat) do inteligentních formátů. Tyto formáty jsou běžně i výstupem návrhových systémů.
DXF Interface
Modul pro načítání i export dat ve formátu DXF. Data těchto formátů lze načítat jako základ nové databáze nebo do samostatných vrstev již existující databáze.

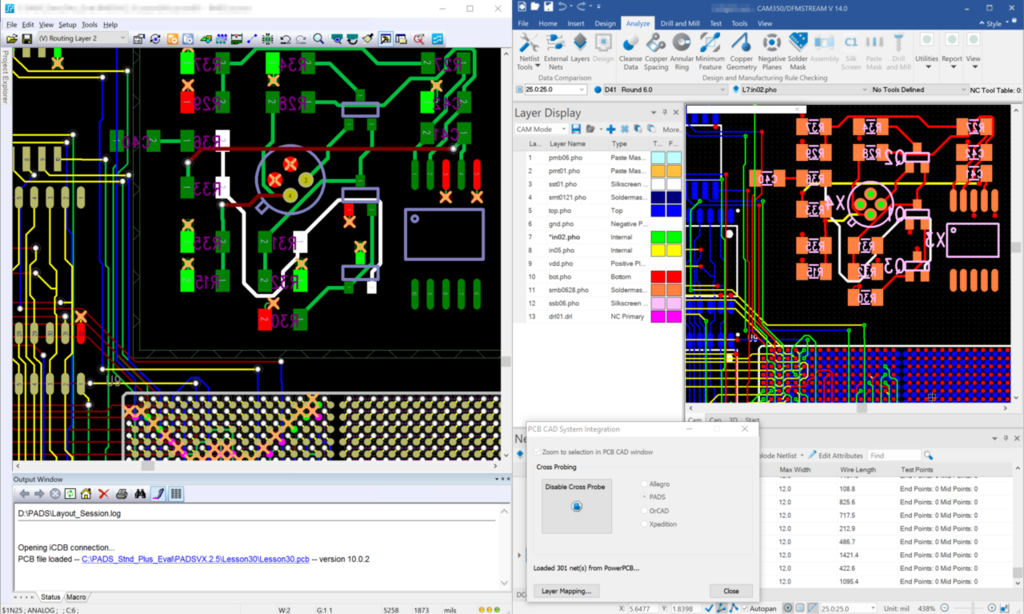

Crossprobing s CAD programem
Online křížové odkazování mezi CAM350 a programem pro návrh desek plošných spojů (CAD program). Při běhu obou programů dojde k propojení, takže prvek vybraný v jednom programu se označí i v druhém. Podobně jako v případě CAD programu pro návrh a propojením mezi schématem a návrhem desky.
Nástroje automatizace
Nástroje pro tvorbu, spouštění a ladění skriptů a přehrávání zaznamenaných maker.
CAM350 - DFM Stream

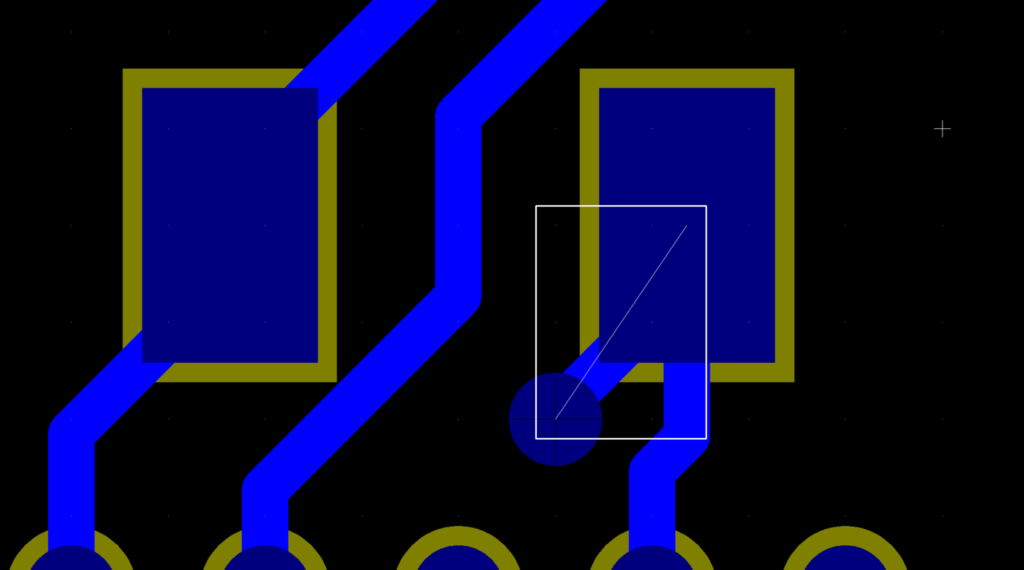

DFM kontroly
Přidává k existující sadě DRC kontrol, zaměřených na návrhová pravidla, velké množství dalších, zaměřených na vyrobitelnost desky. Kompletní seznam dostupných kontrol naleznete na samostatné stránce s krátkým vysvětlením, co obnáší.

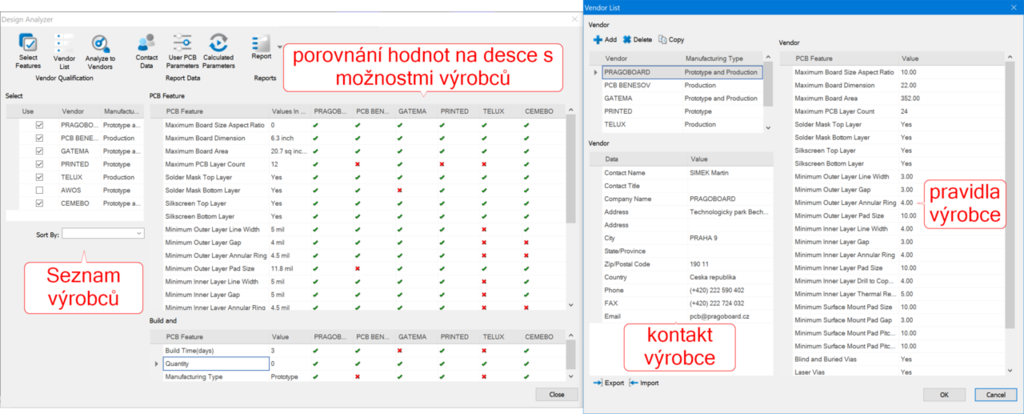

Design Analyzer
Schopnost analyzovat výrobní data a načíst minimální hodnoty návrhových pravidel. Porovnáním těchto informací se seznamem výrobců lze vybrat odpovídající společnost, schopnou vyrobit desku na základě těchto dat.
Zároveň obsahuje seznam výrobců, které lze rozšiřovat a používat jako databázi využívaných služeb.
CAM350 - 625
Panel Editor
Rozšiřuje základní možnosti panelizace o možnost ukládání nastavení vytvořeného panelu, vkládání technologického okolí, kupónů, sesazovacích značek, razítka a dalších prvků z jejich přehledu.
Rozšířený editor vrtacích dat
K základním možnostem práce s vrtacími daty přidává funkce posunu souřadnicového počátku, vrtání textu a přesných tvarů, vkládání zastavení nástroje, úpravu frézovaných drážek zkosením, zaoblením nebo vkládání frézovaných tvarů a specifikace pořadí provádění frézování. Umožňuje vkládání zpráv pro operátora.
CAM350 - 845
Export dat do vybraného CAD programu
Modul pro export výrobních dat zpět do formátu návrhového CAD programu.
Zpětné inženýrství
Modul obsahuje nástroje pro tvorbu návrhových (inteligentních) dat z čistě grafických informací (Gerber dat). Pomocí extrakce netlistu a rekonstruování součástek z grafiky a pinů, lze určit původní data z nichž byli grafické informace generovány.
Flying probe editor
Editor tvorby dat pro tester využívající pohyblivé sondy (flying probes), podporující mnoho různých formátů využívaných v průmyslu.
Bed of nails
Modul pro tvorbu dat pro tester využívající připojení jehličkami do testovaných bodů DPS, podporuje mnoho různých formátů využívaných v průmyslu.
Neobsahuje žádná sestava
3D PDF export
Modul pro export dat ve formátu 3D PDF pro zobrazení kompletního pohledu vyráběné desky sestavené z jednotlivých vrstev pomocí programu CAM350.
Import dat vybraného CAD programu
Modul pro přímí import dat návrhového programu do databáze CAM350.
Camtek AOI
Modul pro export dat pro zařízení pro automatickou optickou kontrolu (AOI) vyrobené desky.
