Úvod
Program od americké firmy DownStream Technologies je určen pro rychlé a bezchybné zhotovení dokumentace pro potřebu výroby - holé desky, tiskových šablon, osazování a testování desky, oprav a dodatečných úprav hotových desek. Od této firmy pochází i známý program CAM350 pro kontrolu dat navržené desky a zhotovení podkladů pro výrobu holé desky a tiskové šablony.
Program si načítá data desky v ODB++ nebo IPC-2581 formátu, nebo PADS .asc formátu, a má proto o desce všechny potřebné informace – rozměry, plošné spoje, otvory, součástky, nety, atd. V případě použití Gerber dat je potřeba provést reverse engineering, např. modulem programu CAM350.

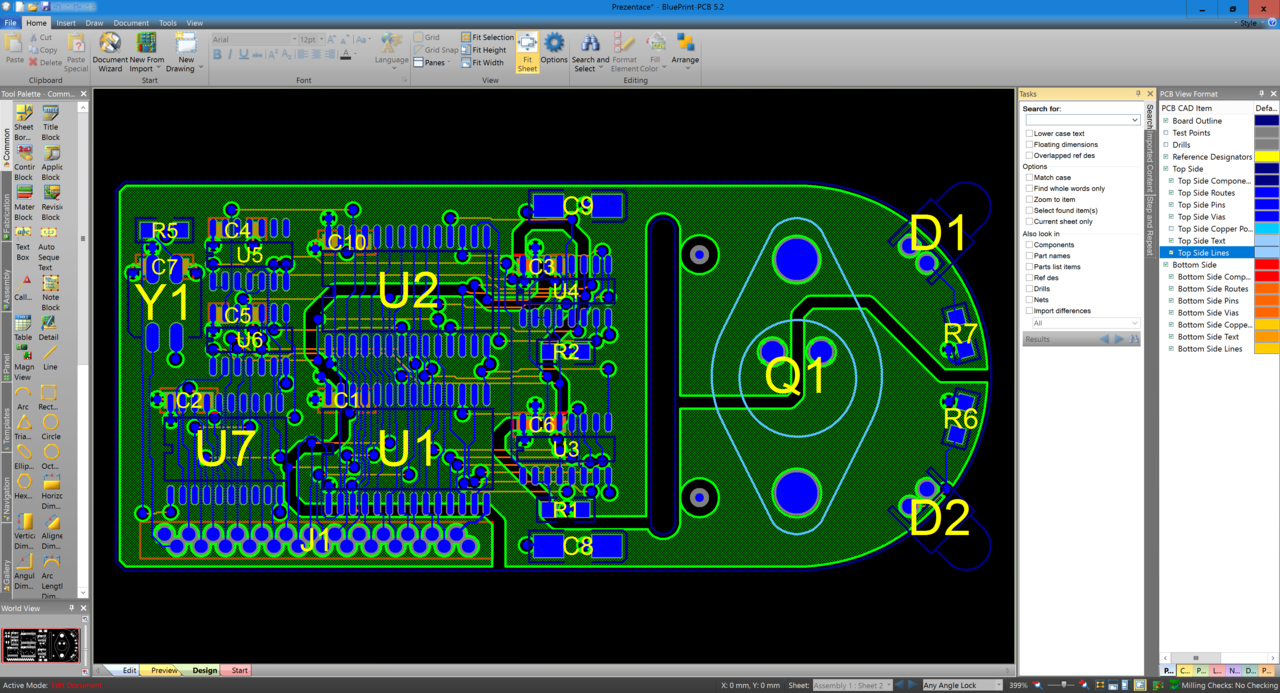

Umožňuje zobrazit simultánní pohled na horní i spodní stranu desky, vnitřní vrstvy desky, stejně jako vícenásobný pohled na stejnou vrstvu desky. Jednotlivá zobrazení desky mohou mít libovolné měřítko. Nástroj lupa dovoluje zobrazit zvětšený náhled různých detailů desky. Deska může být zobrazena ve 3D.
Dokumentaci lze doplňovat o výkresy vytvořené v jiných aplikacích, fotografie, mluvené slovo či video záznam. Související entity v dokumentaci mají mezi sebou odkaz, takže lze např. vyhledat součástku na desce z výpisu materiálu. K dispozici je plnohodnotné kótování, vytváření pozic a textový editor.

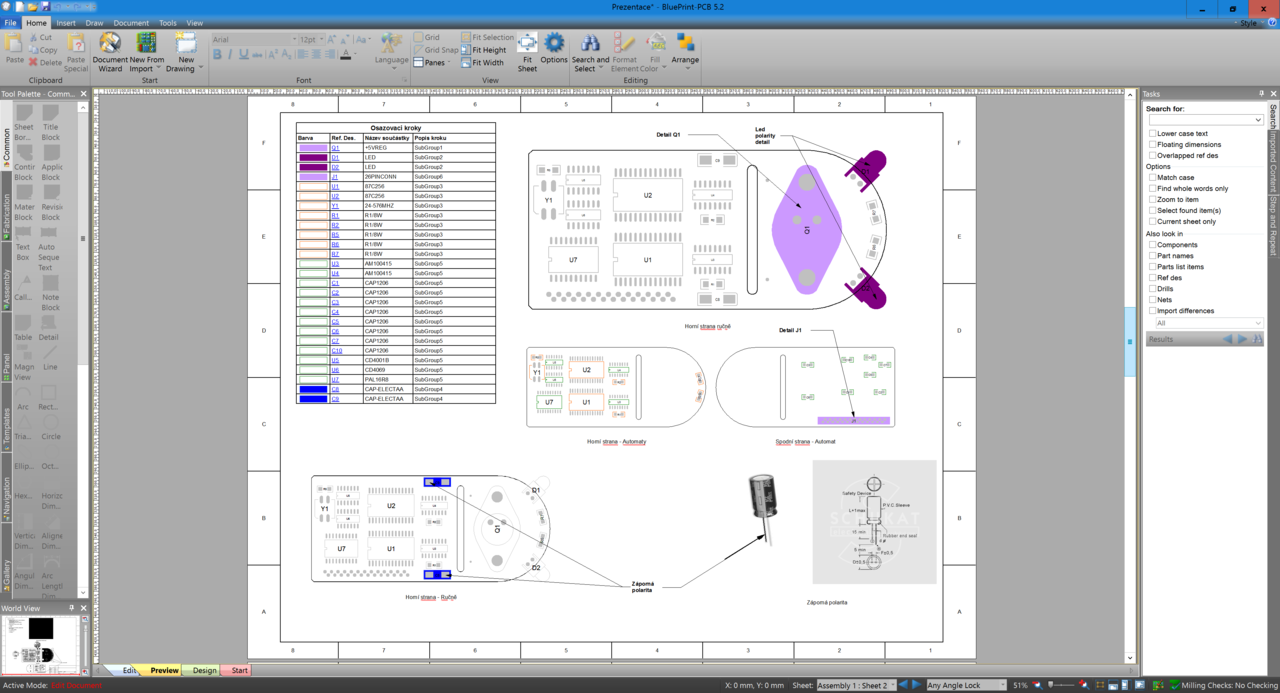

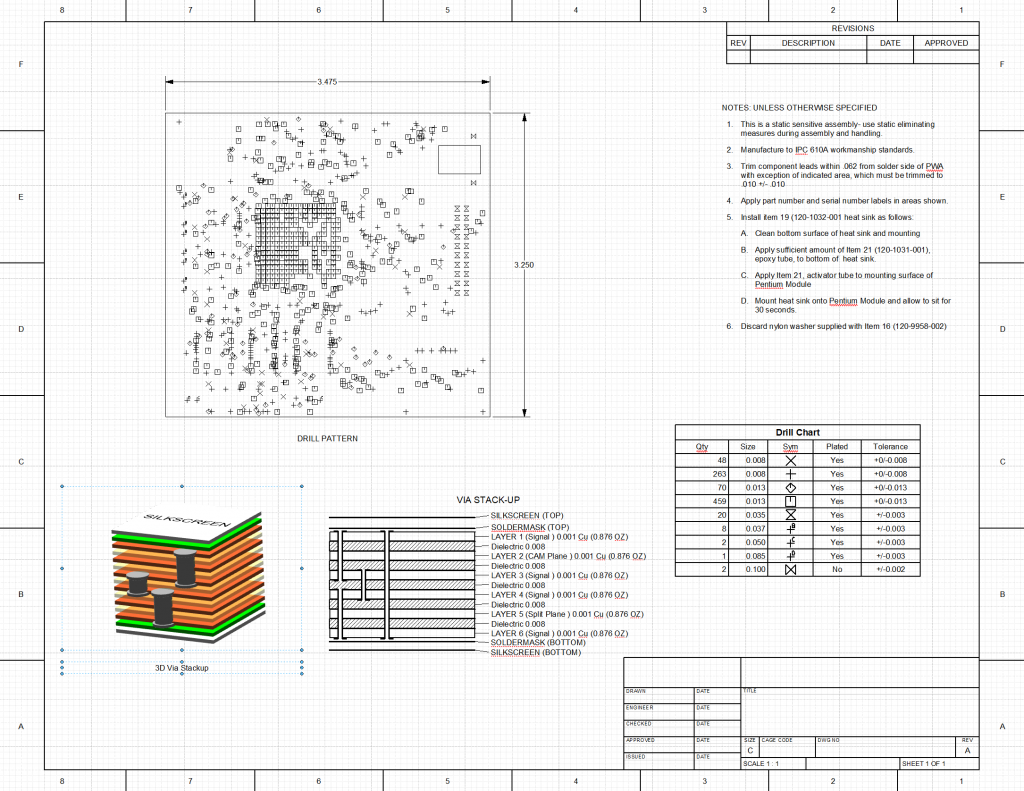

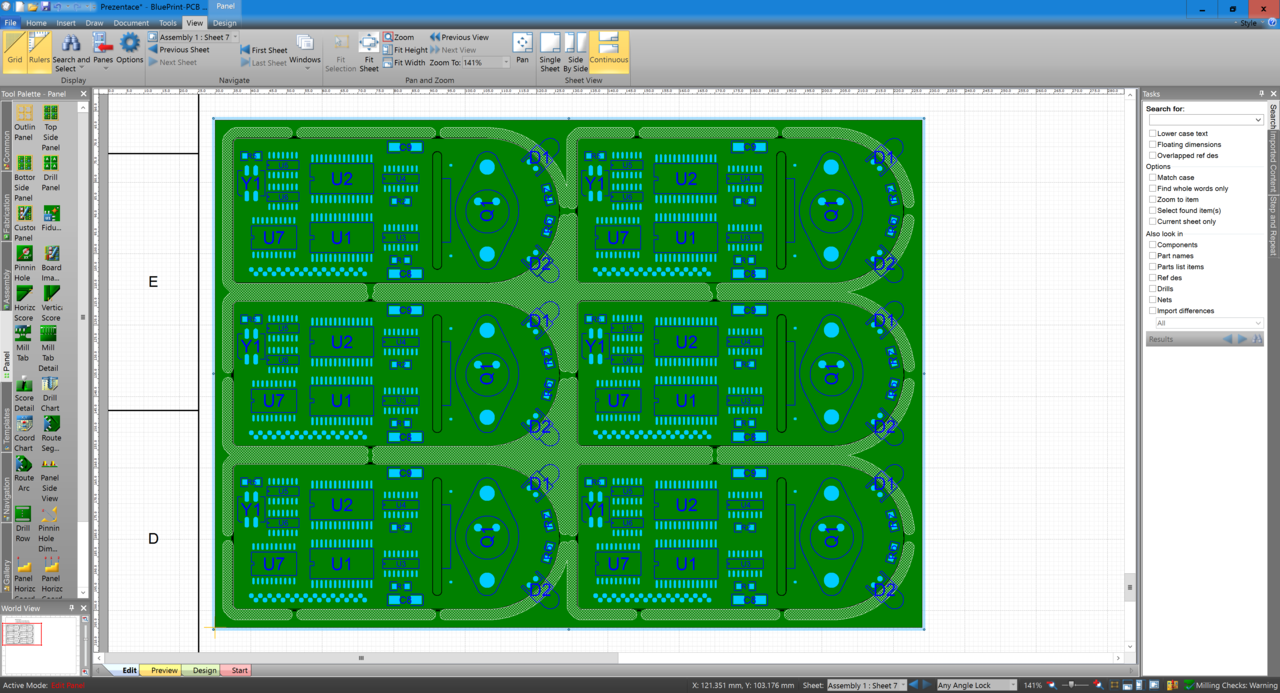

Dokumentace holých desek zahrnuje všechny potřebné rozměry desky, informace o skladbě vrstev desky i otvorech, výkres vrtání, příčné řezy deskou včetně 3D zobrazení, poznámky, atd.

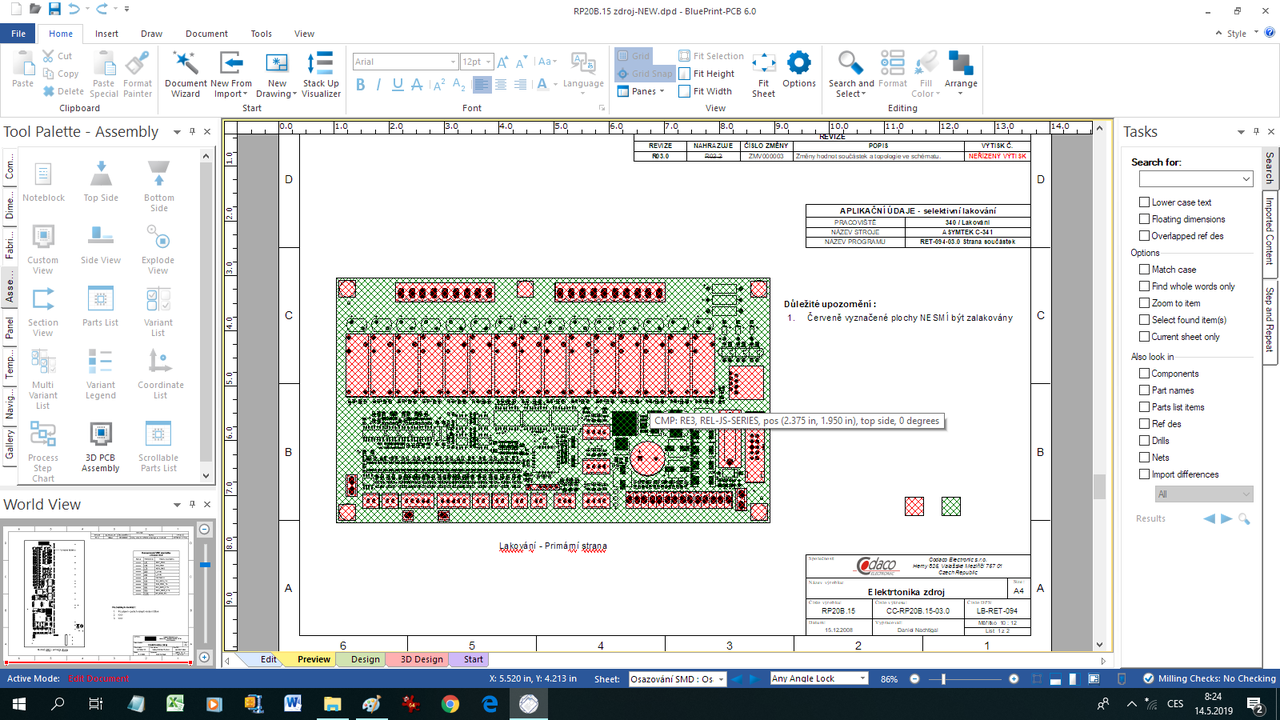

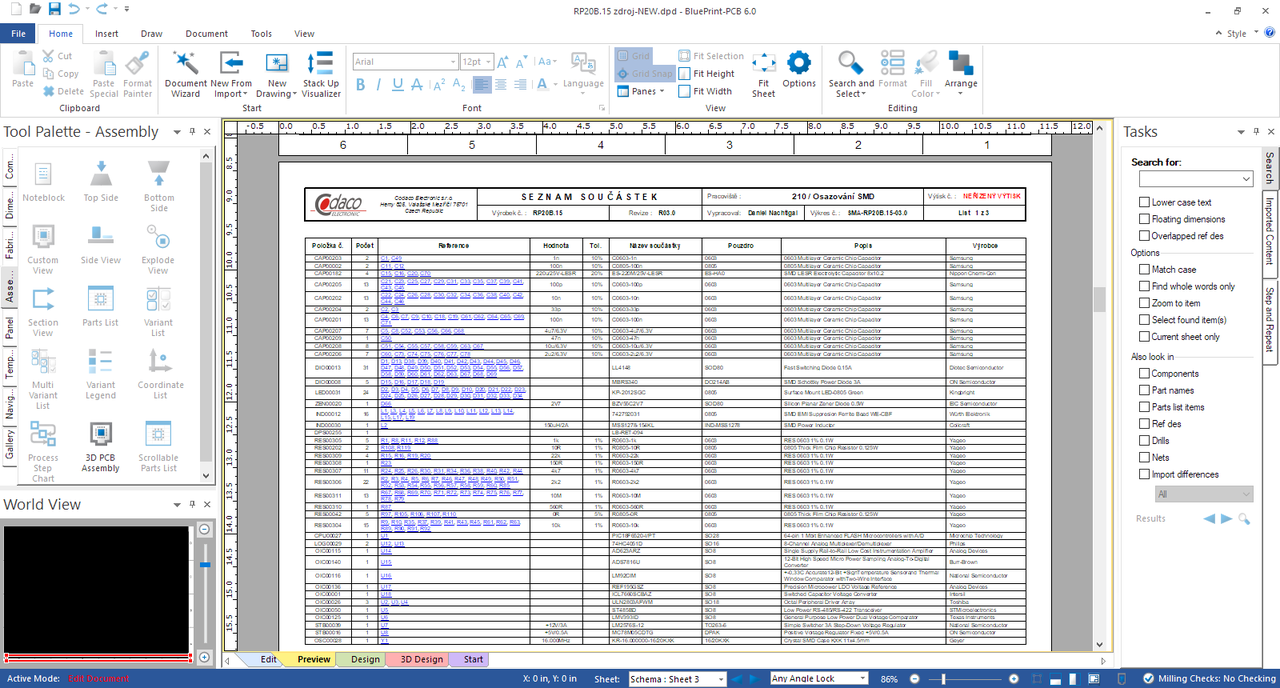

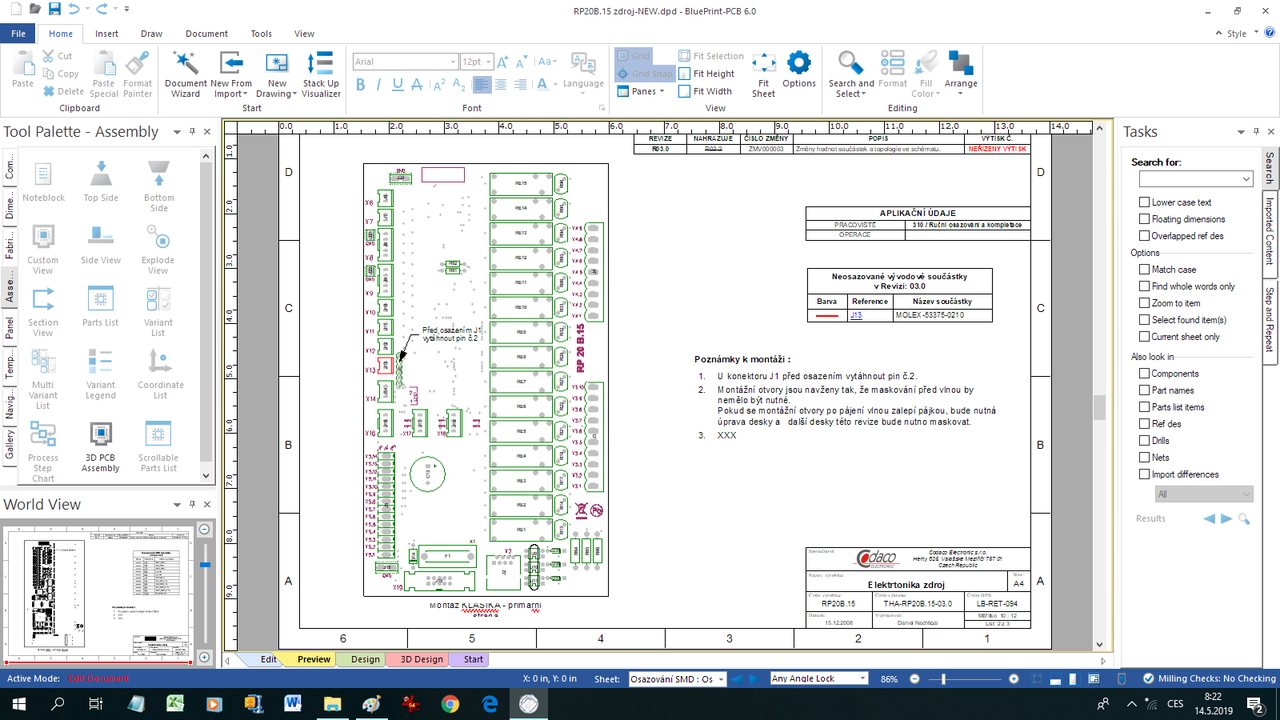

Dokumentace pro výrobu (osazování, testování, úpravy desky) zachycuje potřebné pohledy a detaily desky, výpisy materiálu, rozpisy a výkresy pro postupy a varianty osazování desky, včetně potřebných informací a pokynů.
Načtená data desky zůstávají součástí uložené dokumentace. Načtením upravené verze desky se dokumentace odpovídajícím způsobem automaticky modifikuje.
Práce na dokumentaci je velmi rychlá a jednoduchá díky použití připravených šablonek jednotlivých zobrazení desky. Tento proces je popsán v článku „Jak snadno vytvořit dokumentaci DPS pro výrobu“, který byl sice publikován již před více lety a použité obrázky pochází ze starší verze programu, ale i tak názorně vysvětluje jednotlivé postupy.
Protože základní data dokumentace automaticky vychází z dat navržené desky, je dokumentace bezchybná.
Vytvořenou dokumentaci lze vytisknout, prohlížet v prohlížeči (viewer - k dispozici zdarma) nebo exportovat do HTML formátu pro zobrazení ve webovém prohlížeči.
Program je síťový s plovoucí licencí, přičemž potřebný počet uživatelů se specifikuje při objednání (např. 1 nebo 3, atd.). K ochraně programu se nepoužívá ochranný klíč, ale licenční kód vázaný na fyzickou adresu síťové karty.
Program BluePrint PCB je modulový, přičemž je k dispozici několik cenově zvýhodněných sestav modulů – viz tabulka sestav níže. K těmto sestavám je možné dodatečně dokoupit zbývající, nezahrnuté moduly, označené v tabulce jako Volitelné. Mezi volitelné patří i moduly pro import dat z různých návrhových programů desek, přičemž jeden z nich je již vždy zahrnut v ceně (další lze dokoupit). Sestava BluePrint-4- navazuje přímo na jeden z několika vybraných návrhových systémů desek plošných spoj (PADS, OrCad, Altium, Cadstar) a neumožňuje doplnění o import dat desky z jiných návrhových programů, protože je cenově zvýhodněná.
K dispozici je český návod na práci s programem.
